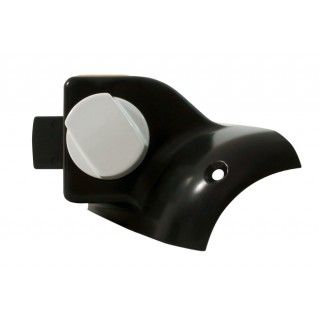

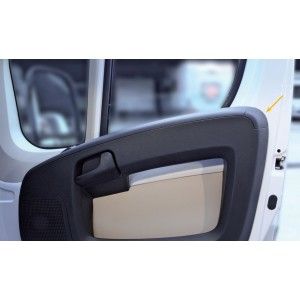

Paire de serrures de sécurité cabine Fiat Ducato 2006-2021, Peugeot Boxer, Citroën Jumper 2006 +

Assemblage avec les vis disponibles dans la poignée de la portière

1 paire de serrures (1 x à gauche / 1 x à droite)


MODE D’EMPLOI :

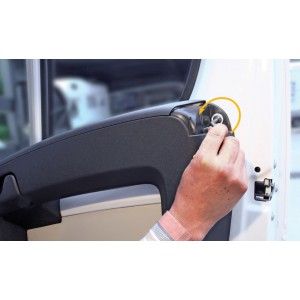

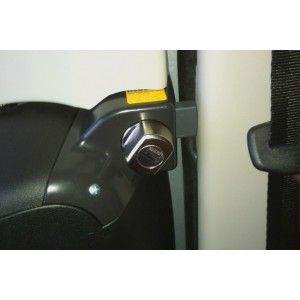

• En appuyant sur le bouton tournant, on ferme ou ouvre la portière.
• Le bouton tournant se bloque automatiquement dès que le verrou à pêne dormant est complètement dévisser ou visser.

NOTICES DE MONTAGE :

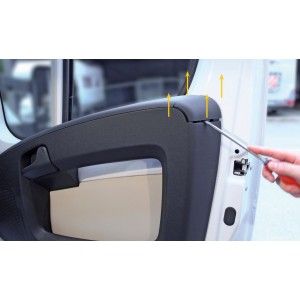

• Enlevez l’appuie-bras.

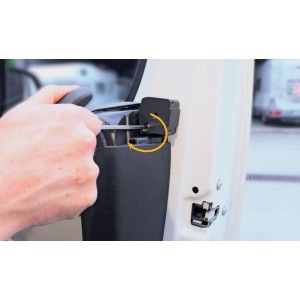

• Dévissez la vis avec un clé Torx® TX 30.

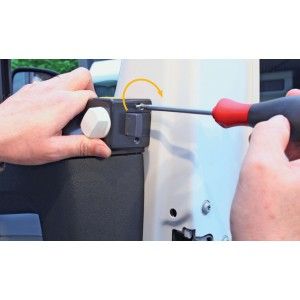

• Enlevez la plaque de base de la serrure montée. Pour éviter que les pièces volantes se perdent, sortez le verrou complétement et compresser la plaque de base sur l’autre part avec la serrure en dévissant les 2 vis.

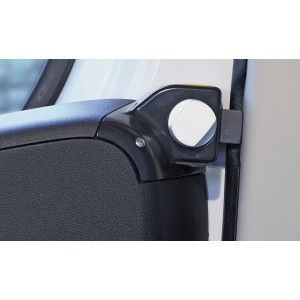

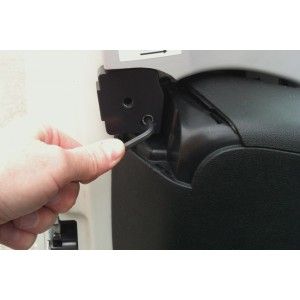

• Positionnez la plaque de base de la serrure HEOSafe® 12646 dans l’appuie-bras et fixez la plaque avec le vis fourni (clé Allen® 5 mm).

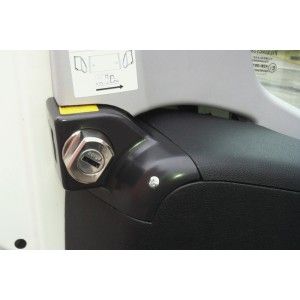

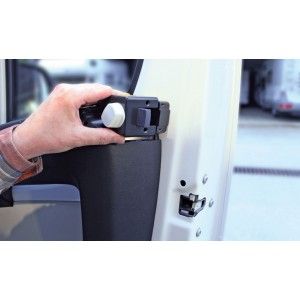

• Positionnez la serrure sur la plaque de base et fixez-la de nouveau avez les 2 vis. Faites attention que la cheville de guidage avec le grand ressort glisse dans le trou da la plaque de base.
• Ensuite positionnez la serrure (montée sur la plaque) parfaitement dans l’appuie-bras et percez l’avant-trou dans l’appuie-bras en utilisant une mèche de perceuse de 2 mm.

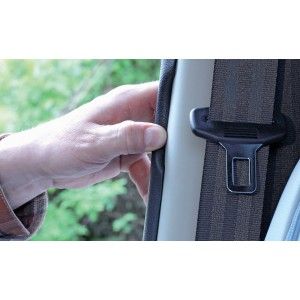

• En hauteur du verrou, appuyiez le joint de caoutchouc dans l’espace entre la colonne B et le revêtement de la colonne B.

NOTICE DE MONTAGE POUR LES MODÈLES 2014 - …
AVEC LA PIÈCE COMPLÉMENTAIRE

A la hauteur du pêne, poussez le joint de caoutchouc de la colonne B entre la protection de bords et revêtement en plastique. Mettez la pièce complémentaire en place et fixez-la sur le revêtement de la colonne B avec les vis. Si en fermant la serrure, le pêne ne peut pas sortir complètement (alors on ne peut pas fermer la serrure), découpez additionnel le contour intérieur de la pièce dans le caoutchouc.

Pour l’assemblage bien installé, vous pouvez découper dessus et dessous la pièce le caoutchouc jusqu’au bord du revêtement.

Vous pouvez employer cette pièce aussi pour le Fiat Ducato 250 (2006-2013). ÜBERSETZUNG FRANZÖSISCH: Bitte zuerst prüfen, ob der Abstand zwischen Kederprofil und Schloss 5 - 6 mm beträgt. Ici vous découpez le contour extérieur de la pièce dans le caoutchouc jusqu’au bord du revêtement.

En coupant le contour intérieur (Fiat Ducato 250 / 290, 2014 - …) et extérieur (Fiat Ducato 250, 2006 -2013) vous obtenez un espace libre dans lequel le pêne peut s’engager plus profondément. La stabilité existante s’agrandit plus.

NOTICE DE MONTAGE LES VEHICULES avec REMIS IV pare-soleil
• Coupez le gabarit de coupe (la version à droite ou à gauche).

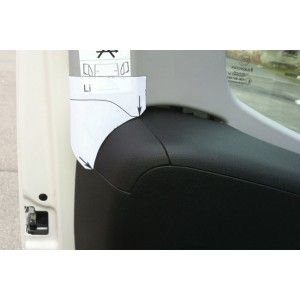

• Mettez en place le gabarit sur l’encadrement du REMIS IV. Il faut que les deux flèches correspondent avec les fissures de l’appuie-bras.
• Fixez le gabarit avec un autocollant. Il faut qu’entre le bord supérieur du gabarit et l’encadrement il y a un angle de 90 degrés.

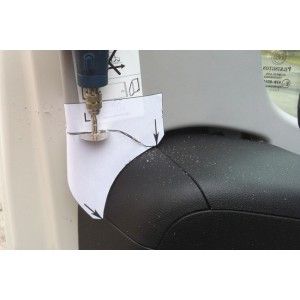

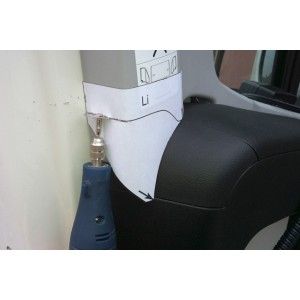

• Coupez avec une Dremel® lame de scie (max. 20 mm) le contour de la ligne qui est sur le gabarit. Ce processus évite qu’on doive démonter le REMIS IV.
• Enlevez maintenant la pièce de l’appuie-bras (enlevez-la avec un tournevis plat) et continuez avec le montage comme indiqué sur la page 12 ou 13.


NOTICE DE MONTAGE VOLET-DOMETIC-SP300 :

Au volet-DOMETIC SP300 le trou de montage du volet se trouve sur la ligne du modèle de découpe. Celui-ci sera coupé généralement sous la vis. Si possible et s'il y a un espace de manœuvre, déplacez le volet un peu en haut. Ainsi l'endroit de vissage reste intact. Si ce n'est pas possible, assurez-vous que le vissage reste possible, même si une partie de l'endroit de vissage est coupée. Le capuchon de l'endroit doit également être ajusté (sablé) et fixé dans l'endroit à l'aide d'un adhésif.
