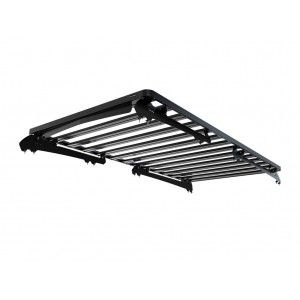

Kit de galerie Slimline II pour le Mercedes Benz Vito Viano L3 (2003-2014)

La galerie Slimline II pour toute la longueur du toit de 2772mm/109.1”contient un plateau Slimline II, un déflecteur de vent et 2 foot rails pour installer le plateau Slimline II sur votre Mercedes Benz Vito Viano L3. Le plateau peut facilement être installé en utilisant les points de montage existants. Le forage n’est pas nécessaire.
Tous les kits de galerie Front Runner contiennent les instructions de montage ainsi que tous les composants nécessaires au montage du plateau Slimline II sur votre véhicule. Les foot rails spécifiques au véhicule comportent des ouvertures permettant de ranger des équipements compatibles sous la galerie, comme les tables Front Runner.
Ces foot rails comportent 2 ouvertures pour accéder aux tables Front Runner montées sous la galerie (1 petite TBRA018 et 1 grandeTBRA017 ).
Toutes les galeries Front Runner sont couvertes par une garantie à vie limitée*.
Pour plus d'informations sur l'installation, veuillez consulter le Guide de montage dans l'onglet INSTALL.
KRMV015T -Kit de galerie Slimline II pour le Mercedes Benz Vito Viano L3 (2003-2014) - de Front Runner
Composé de :
1x FAMV002 - Foot Rails pour Mercedes Benz V Class XLWB (2014-jusqu'à présent)
1x RRSTJ14 - Plateau SLII - 1425mm(l)X2772mm(L)
Matériel utilisé :
Aluminium T6 recouvert de poudre époxy noire
Acier à haute résistance
Poids approximatif installé : 51.98kg (114.6lbs)

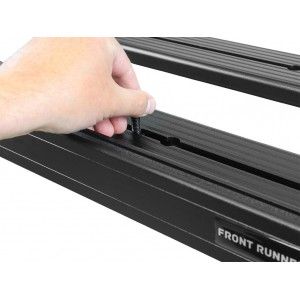

La rainure en T sur le haut et sur le bas du plateau de la barre transversale convient pour un boulon de 8mm (standard).
Pour déterminer la hauteur du pied de fixation de la galerie pour que la galerie ne touche pas le pavillon du véhicule, bien vérifier le bombé du toit avec une règle afin d’effectuer la bonne hauteur de la patte de fixation.
Si votre galerie Slimline II a besoin de pieds, ajoutez la hauteur du plateau Slimline II (50mm/ 2'') à la hauteur des pieds pour déterminer la hauteur de galerie à partir de votre gouttière.
Si votre galerie Slimline II a besoin de Foot Rails, ajoutez la hauteur du plateau Slimline II (50mm/ 2'') à la hauteur des Foot Rails pour déterminer la hauteur de la galerie à partir du point le plus haut du toit de votre véhicule.
Dimensions de livraison :
Largeur : 440mm (17'')
Longueur : 1730mm (68'')
Hauteur : 260mm (10'')
Poids de la livraison :
Poids : 54kg (119lbs)
